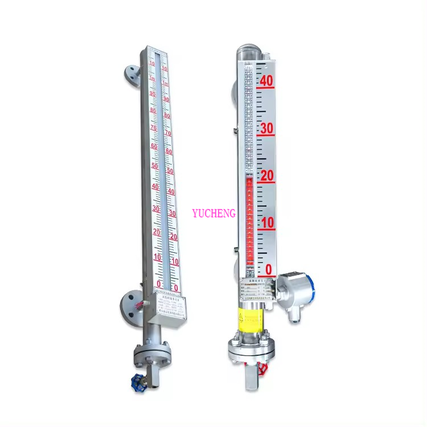

Індикатор рівня магнітного типу

Індикатор рівня магнітного типу,

Датчик рівня біколорного рівня

Датчик рівня біколору використовується для індикації конденсатної води та рівня пари на парних барабанах з високим тиском.

Датчик рівня біколора вказує на воду (нижню частину) зеленим та парою (верхня частина) червоним кольором.

Цей інструмент складається з корпусу з нержавіючої сталі, який має трапецію поперечного перерізу, двох скляних наборів спереду та задньої частини тіла, біколорного фільтра та освітлення за заднім склом.

Скляні обличчя не є параелевими бакузами трапецієвого поперечного перерізу тіла,

Червоний і зелений фільтр розташований за заднім склом, перетворює освітлювальне світло в червоні та зелені світлові промені.

Червоні промені та зелені промені мають різний показник заломлення при косо через скло, воду та пар.

Назва товару	Індикатор рівня магнітного типу
Матеріал	Нержавіюча сталь
Вимірювальний діапазон	300- 15000 мм
Робочий тиск	1. 0-32 m pa
Співвідношення середовища	Більше або дорівнює 0. 42 г/см3
В'язкість	Менше або дорівнює 0. 02pa.s
Випуск	4-20 ma/2wire hart
Бренд	Exiail ct 4- t6 ex6 ii ct 4- t6



У нижній частині, де накопичується конденсат води, червоні промені відхиляються, і через не паралельні окуляри не могли пройти через переднє скло, але зелені промені можуть досягти переднього скла, тому спостерігач бачить цю частину вимірювального рівня в зеленому кольорі.

У верхній частині, де міститься пара, навпаки, зелені промені відхиляються і не змогли проїхати через переднє скло, але червоні промені проходять через передню склянку, і ця частина рівного датчика хвилюється червоним кольором.

Через високу температуру, передні та задні окуляри захищені слюдом.

Оскільки датчик рівня біколора використовується для парових барабанів з високим тиском, він повинен бути розроблений відповідно до котла ASME та коду посудини -посудини -тиску, i. стандартний.

Освітлювач для датчиків біколора повинен бути придатним для класифікації небезпечної зони зони установки.



Клапани на рівні

Скляний показник рівня підключений до судна або танка з двома клапанами півня вгорі та внизу рівного датчика

Корковий клапан - це кутовий клапан, який кут між входом і виходом клапана становить 90 град.

Випуск клапана півня, який підключений до насадки судна, зазвичай фланцевий.

Підключення клапана півня до вимірювального рівня, як правило, 1/2 '' або 3/4 '' NPTF -з'єднання, але 3/4 '' NPTF є кращим через блокування зниження ризику.

Верхній півень клапан має ще одне з'єднання 1/2 '' для вентиляційного вилку або вентиляційний клапан.

Аналогічно, нижній клапан півня має з'єднання 1/2 '' для витяжного штекера або зливного клапана.

Використання вилки для вентиляції / зливу є економічним рішенням, але після багатьох років роботи та обслуговування він бахує рівним датчиком та слабким джерелом пінти та витоком судин.

Тому рекомендується вибрати 1/2 '' Вентиляційний / намальований клапан замість вилку.

Корсовий клапан повинен бути типом зміщення, в якому стебло клапана має зміщення до осі тіла датчика, щоб забезпечити очищення галанів щіткою пляшки, не відкриваючи клапан півня, і видалити рівний датчик.

Але зміщення може бути ліворуч або праворуч, який потрібно визначити перед порядок у аркуші даних, враховуючи розташування насадків для калібру на судні та точку доступу до сходів.

Крім того, якщо верхній клапан півня є клапаном з правою рукою, то нижній клапан півня повинен бути лівим зміщеним клапаном.

Цю проблему можна було вирішити, вибравши обертовий клапан головного півня, який можна було встановити з лівої сторони або правої сторони корпусу датчика під час встановлення.
